ACV 42-1323-200 Porsche rattisäädinadapteri

ACV 42-1323-200 Porsche rattisäädinadapteri

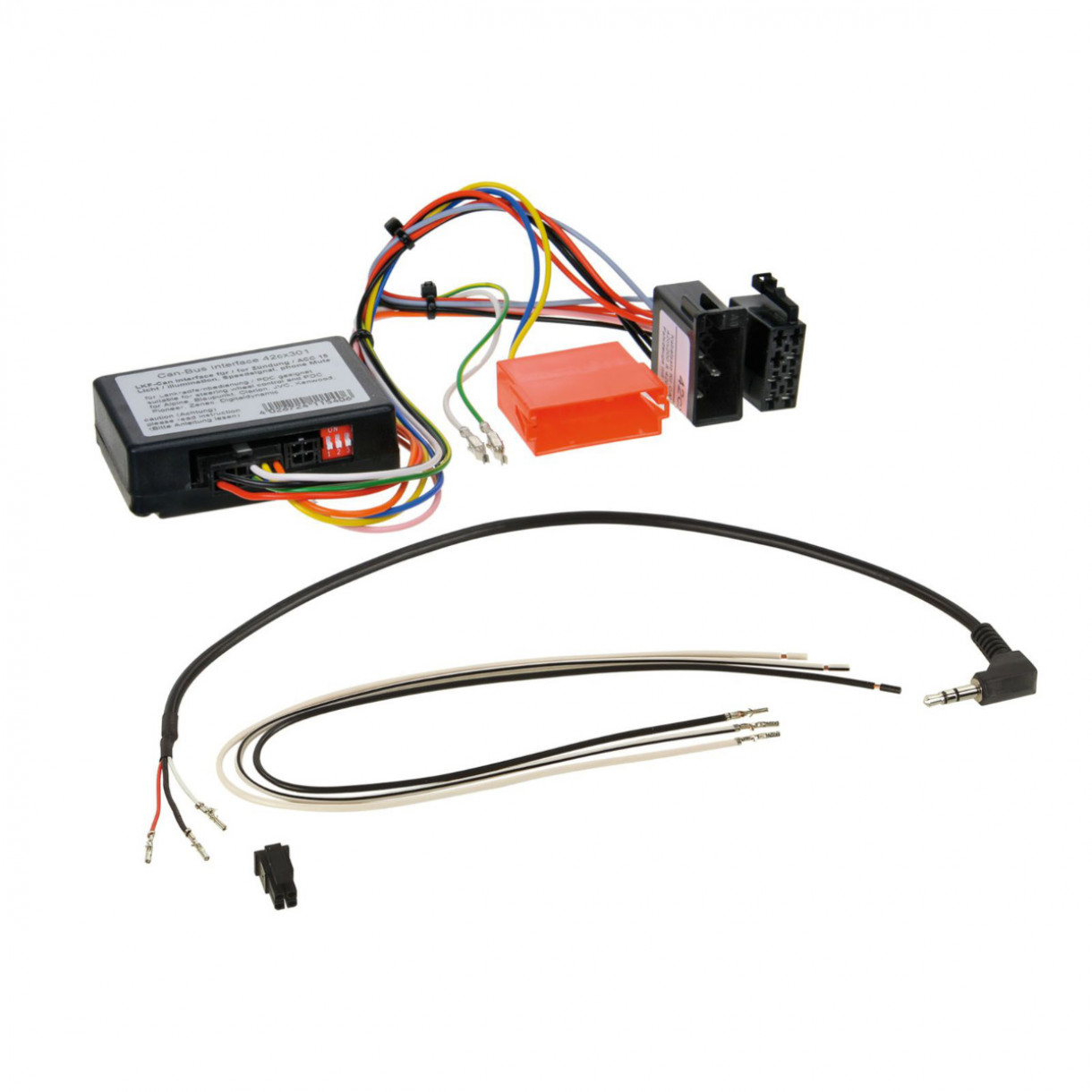

CAN-väyläadapteri

Liitin: ISO / Mini ISO Porsche 42cx24

Tarkista dip-kytkimet

Ajoneuvot, joissa OEM-soittimena PCM 2.0 / PCM 2.1 / CDR23 / CDR24

Ajoneuvot, joissa MOST-vahvistinjärjestelmä:
Active system adapter Mercedes/Porsche MOST>RCA, tuote 13-1190-52

Ajoneuvot, joissa Mini ISO keltainen OEM-vahvistinjärjestelmä:
Active system adapter Audi 2/4 channel Mini ISO>ISO, tuote 13-1338-02

Ajoneuvot, joissa OEM-vahvistinjärjestelmä / ISO-kaiutinliitin:
+12 V vahvistimen heräte 0,75 mm² musta/punainen ISO-virtaliittimessä

Yhteensopiva autot:

Porsche 911 (997) 07/2004–08/2009
Porsche Boxster (987) 10/2004–01/2009
Porsche Cayenne (9PA/955) 09/2002–12/2006
Porsche Cayman (987C) 11/2005–01/2009

Seuraavat signaalit tarjolla:

Uudelleen maahantuodut ajoneuvot tai ajoneuvot, joissa on eri ohjelmistoversio, voivat olla toiminnallisesti yhteensopimattomia.

pinkki: +12 V virta lukkoasento 15, max 1,5 A
oranssi: +12 V valaistussignaali 58, max 0,1 A
valkoinen: +12 V peruutussignaali, max 1,5 A
keltainen/vihreä keltainen/punainen: nopeussignaali

Soitinsoveltuvuus:

Multilead eri soittimille, tuote 42arc100

Alpine 3,5 mm liitin, tuote 42arc101
Blaupunkt 2010 3,5 mm liitin, tuote 42arc107
Blaupunkt 2010 Key1 / Key2 / GND, tuote 42arc000
Kiina-soittimet Key1 / Key2 / GND, tuote 42arc000
Clarion 3,5 mm liitin, tuote 42arc104
Digital Dynamics single lead, tuote 42arc108
ESX Key1 / Key2, tuote 42arc000
JVC 3,5 mm liitin, tuote 42arc104
JVC single lead, tuote 42arc105
Kenwood single lead, tuote 42arc105
Kenwood 2017> 3,5 mm liitin, tuote 42arc107
Kenwood 2020> Key1 / Key2 / GND, tuote 42arc000
Pioneer 3,5 mm liitin, tuote 42arc107
Pioneer AVH/DMH/SPH 3,5 mm liitin, tuote 42arc1072
Snooper Key1 / Key2, tuote 42arc000
Sony 3,5 mm liitin, tuote 42arc107
XZent single lead, tuote 42arc108
Zenec single lead, tuote 42arc108

Yleiset asennusohjeet:

Tarkistus

1: Tarkista OEM-soittimen kaikki toiminnot ja ajoneuvoasetukset.
2: Irrota OEM-soitin jännitteettömänä.
3: Tarkista kaikki rajapinnan liitännät oikeellisuuden osalta jännitteettömänä.

Kytkentä ja kytkentäjärjestys

1: Tarkista rajapinnan asetukset ja laitteistokonfiguraatio jännitteettömänä.
2: Tarkista soittimen liitäntäkaapelin konfiguraatio jännitteettömänä.
3: Kytke soittimen liitäntäkaapeli jälkiasennettavan soittimen ohjeiden mukaan.
4: Kytke kaikki muut liitännät jälkiasennettavan soittimen ohjeiden mukaan.
5: Kytke koko asennus ajoneuvoon, pääliitäntä viimeisenä.
6: Suorita rajapinnan ohjelmistokonfiguraatio tuotekuvauksen ja ohjekirjan mukaan.
7: Konfiguroi jälkiasennettava soitin ohjeiden mukaan rattiohjaus, kamera, handsfree, antennin phantom-syöttö ja muut toiminnot.
8: Testaa rattiohjauksen ja ajoneuvon toiminta.

Muutokset rajapinnan ja soittimen liitäntäkaapelin konfiguraatioon

1: Tee muutokset jännitteettömänä.
2: Kytke uudelleen kohdan 5–8 mukaisesti.

Jos rajapinnassa tai ajoneuvossa ilmenee toimintahäiriö

1: Asenna OEM-soitin takaisin.
2: Käytä OEM-soitinta.
3: Suorita CAN-väylän alasajo.
4: Tarkista rajapinnan laitteistokonfiguraatio.
5: Kytke uudelleen CAN-väylän alasajon jälkeen kohdan 5 ja 6 mukaisesti.

Lisäliitännät ja muutokset

Tekstissä tai ohjekirjassa mainitut lisäliitännät, vaihtoehtoiset liitännät tai irrallisten johtojen jatkamiset ovat vain suuntaa antavia ja tarkoitettu koulutetulle asentajalle.

Lisäliitännät ja johtosarjan muutokset

1: Liitännät ja muutokset saa tehdä vain koulutettu asentaja.
2: Liitännät ja muutokset on tarkistettava ennen kytkentää mahdollisten valmistajan hyväksyntöjen tai takuuvaatimusten osalta.
3: Liitännät ja muutokset on mitattava ja verrattava ajoneuvon johtokaavioon ennen kytkentää.
4: Liitännät ja muutokset tehdään käyttäjän omalla vastuulla ilman toimivuustakuuta.
5: Liitännät ja muutokset tehdään käyttäjän omalla vastuulla ilman takuuta ajoneuvon, jälkiasennettavan laitteen tai rajapinnan vahingoittumattomuudesta.
6: Esiasennetun johtosarjan muuttaminen voi mitätöidä tuotteen takuun.
