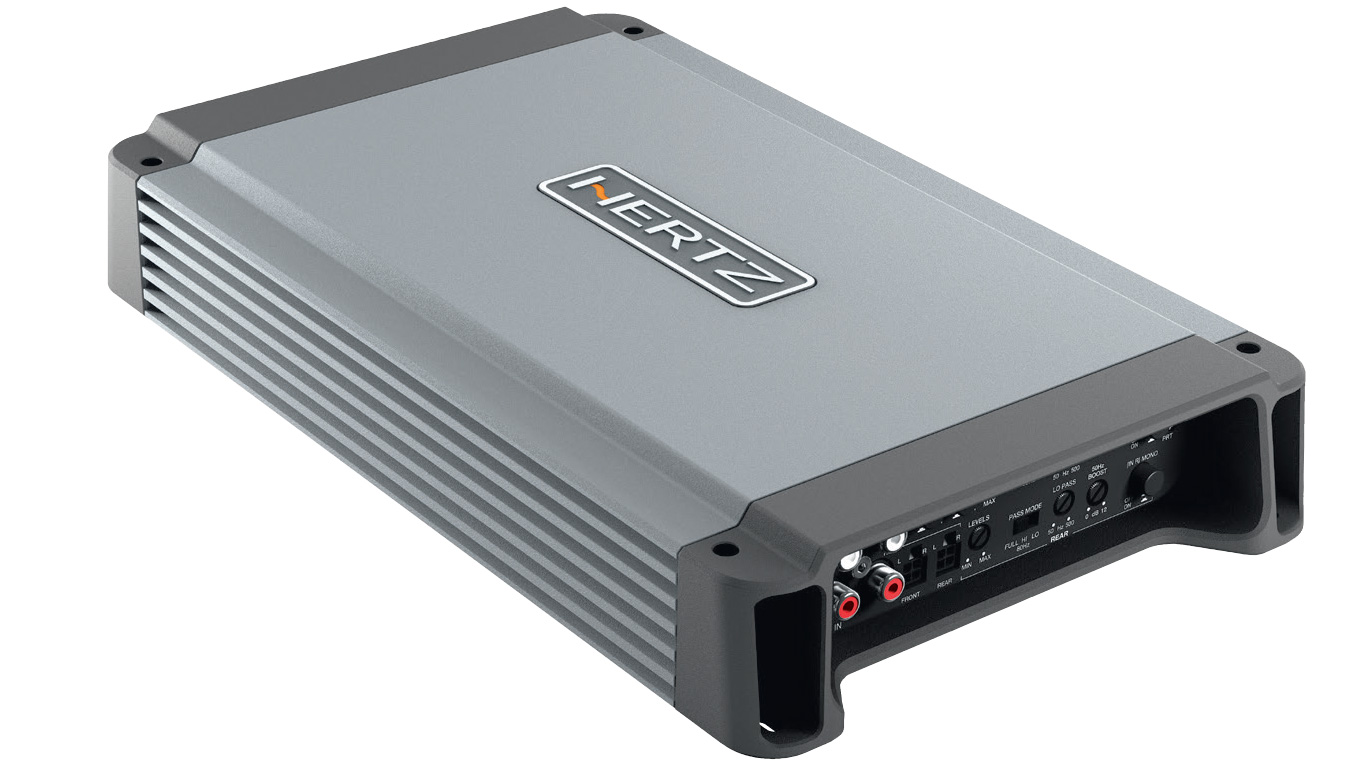

Hertz HCP4MDK 4-kanavainen marinevahvistin

Uudessa HCP 4MDK:ssa on uusimman sukupolven 2Ω vakaa D-luokan pääteaste, joka saavuttaa vaikuttavan 150 W x 4 RMS-tehon  erinomaisella 105 dB S/N-suhteella.

Erittäin monipuolinen ja käytännöllinen vahvistin sisältää sekä kaiutintasoiset, sekä RCA-tulot, mahdollistaen näin kytkennän mihin tahansa äänilähteeseen. Vahvistimen kaiutinlähdöillä voit ohjata neljää erillistä kaiutinta, kahta kaiutinta sillattuna, tai 2 kaiutinta ja yhtä subwooferia.

Vahvistimen jäähdytys on optimoitu siten, että lämpö siirtyy jäähdytyselementtiin, josta se haihtuu laitteen reunoilta.

HCP 4MDK -nelikanavaisessa marinevahvistimessa on kompakti rakenne, joka on valmis kohtaamaan avovesiympäristön ja tarjoaa roppakaupalla puhdasta tehoa.

HCP M -vahvistimien jakosuoto-osio takaa äärimmäisen joustavuuden: täysin säädettävät Lo-pass, Hi-pass -suodattimet 12 dB/okt. jyrkkyydellä ja Bass Boost matalien taajuuksien tehostamiseksi.

Virtalähde joka on varustettu monikäämisellä muuntajalla, alhaisen säteilyn 105°C kondensaattorit, sekä 2 ohm vakaa D-luokan vahvistinpuoli.

Kosteiden olosuhteiden aiheuttama elektroniikkakomponenttien korroosio neutralisoidaan täysin käyttämällä erityisiä merilaatuisia (epoksipinnoitettuja) PCB-levyjä.

ASTM-B117:n vaatimien standardien täyttämiseksi Hertz Marine -tuotteet testataan massiivisella suolasumulla varmistaakseen täydellisen korroosionkestävyyden myös meriolosuhteissa.

Suojausluokka IP64 määrittelee kaikki Hertz Marine -tuotteet täysin suojatuiksi vesisuihkuilta, mikä tekee niistä erittäin suorituskykyisiä meriympäristössä.

Uusimman sukupolven D-luokan 2Ω vakaa pääteaste saavuttaa vaikuttavan 4x150 W RMS-tehon erinomaisella 105 dB S/N-suhteella.

Yleistä:

Kanavat: 4-3-2

VIRTALÄHDE:
Virtalähdejännite / sulake: 11 ÷ 15 VDC / 2 x 35 A
Tyhjäkäyntivirta (virta ON/OFF) 1,6 A / 0,05 mA
Kulutus @ 2 Ω, 14,4 VDC (maksimi musiikkiteho): 40 A
Kaukosäädin: 4 ÷ 16 VDC - 1 mA
ART: Automaattinen päälle-/poiskytkentä kaiutintulolla

VAHVISTINASTE
Harmoninen kokonaissärö (100 Hz @ 4 Ω): 0,03 %
Kaistanleveys: 10 ÷ 35 kHz
S/N-suhde (A painotettu @ 1 V): 105 dB
Pre-In herkkyys: 0,2 ÷ 5 VRMS
Kaiuttimen sisääntuloherkkyys: 0,8 ÷ 20 VRMS

Kuormaimpedanssi (MIN)
@ 4 Ch: 2 Ω
@ 3 Ch: 2 Ω + 2 Ω + 4 Ω
@ 2 Ch: 4 Ω

Suurin koko (mm / tuumaa): 315 x 190 x 50 / 12,40 x 7,48 x 1,97
Paino (kg / lb.): 2,73 / 6,01

Säädettävät jakosuotimet: kyllä

Liitännät ja säädöt:

TULOT: PRE IN / SPEAKER IN
Pre out (EDESSÄ, koko kaista): Kyllä
Hi-pass: 50 ÷ 3,2 kHz @ 12 dB/oct.
Lo-Pass: 50 ÷ 3,2 k Hz @ 12 dB/oct.
Hi-pass: 50 ÷ 3,2 kHz @ 12 dB/oct.
Lo-Pass: 50 ÷ 3,2 k Hz @ 12 dB/oct.
ETU Ch. MONO (päällä/pois): Kyllä
TAKA Ch. MONO (päällä/pois): Kyllä
BOOST 50 Hz: (0 ÷ 12) dB

Teho:

Lähtöteho (RMS) @ 14,4 VDC, THD 1 %
4 kanavaa: 120 W x 4 (4 Ω)
4 kanavaa: 220 W x 4 (2 Ω)

3 kanavaa: 120 W x 2 (4 Ω) + 440 W x 1 (4 Ω)
3 kanavaa: 220 W x 2 (4 Ω) + 440 W x 1 (4 Ω)

2 kanavaa: 440 W x 2 (4 Ω)

Lähtöteho (RMS) @ 14,4 VDC, THD 10 %:
4 kanavaa: 150 W x 4 (4 Ω)
4 kanavaa: 250 W x 4 (2 Ω)

3 kanavaa: 150 W x 2 (4 Ω) + 520 W x 1 (4 Ω)
3 kanavaa: 250 W x 2 (2 Ω) + 520 W x 1 (4 Ω)

2 kanavaa: 520 W x 2 (4 Ω)

CEA 2006-A -luokitukset:
RMS-teho (4 Ω, ≤1 %THD + N, 14,4 V): 110 W x 4 kanavaa
S/N-suhde (viite 1 W lähtö): 85 dBA
Kokonaisteho RMS 2000 W

Mitat:

A: 315 mm, 12.40"
B: 291 mm, 11.45"
C: 190 mm, 7.48"
D: 166 mm, 6.53"
E: 50 mm, 1.97"
