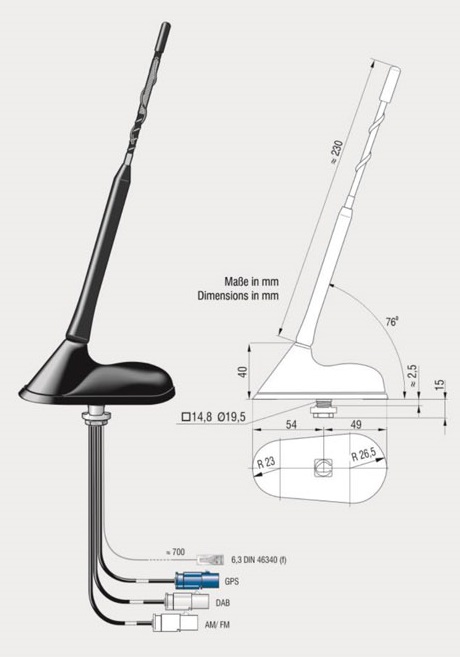

ATBB 3761.01 Combi Flex kattoantenni

Laadukas Antennetechnik Bad Blankenburgin valmistama kattoantenni. 2018 alkaen olevissa Hymer matkailuautoissa käytettävästä antennista versio jossa on GPS ja FM/DAB+ -vastaanotto.

Tekniset tiedot:
Aktiivinen ja matalakohinainen DAB vastaanotto (B III, L-Band)
Aktiivinen ja matalakohinainen AM/FM vastaanotto
12 V virtalähde vahvistimelle
Aktiivinen GPS antenni (phantom virtalähde)
Erittäin vähän tuulen ääntä poimiva antennirakenne
Helppo asennus, vain yksi asennusreikä
Yhteensopiva perinteisten piiska-antennien kanssa

Käyttötarkoitukset:
Analogiset ja digitaaliset lähetykset
Navigointijärjestelmät
Ruuhkatiedotteet

Taajuusalueet
LMK/AM: 0,15 - 16 MHz
UKW/FM: 87,5 - 108 MHz
B III: 174 - 240 MHz
L-Band: 1452 - 1492 MHz
GPS: 1575, 42 MHz

Impedanssi
50 Ohmia

VSWR
LMK/AM: < 3,0 : 1
UKW/FM: < 2,0 : 1
B III: < 2,0 : 1
L-Band: < 1,8 : 1
GPS: < 1,5 : 1

Vahvistus
LMK/AM: 6 dB
UKW/FM: 14 dB
B III: 10 dB
L-Band: 0 dB
GPS: 28 db ± 3 dB

Signaali-kohinasuhde
UKW/FM: 3,5 dB typ.
B III: 2,0 dB typ
GPS: 1,7 dB typ.

Ulkoinen virtalähde
LMK/AM: +9...16 V, 15...40 mA
UKW/FM: +9...16 V, 15...40 mA
B III: +9...16 V, 15...40 mA

Phantom virtalähde
LMK/AM: +9...16 V, 15...40 mA
B III: +9...16 V, 15...40 mA
GPS: + 3,0...5,5 V, 15...40 mA

Kaapeli RG 174
LMK/AM: 110 mm
UKW/FM: 110 mm
B III: 200 mm
L-Band: 200 mm
GPS: 150 mm

Liitin
LMK/AM: Fakra(m)-B
UKW/FM: Fakra(m)-B
B III: Fakra(m)-G
L-Band: Fakra(m)-G
GPS: Fakra(m)-C

Lisätietoa valmistajan sivulta
